كابل مرن محمي بزوج ملتوي معزول بسلك نحاسي PVC

مصنع كابلات Yilan إن فهمنا العميق لسلامة الإشارة يجعل هذا الكابل المرن الملتوي المحمي عالي الجودة والقابل للتخصيص والموصل النحاسي PVC المعزول مثاليًا لاتصالات الإشارة الدقيقة في الأتمتة الصناعية والاتصالات الأمنية والمزيد.

ما هو الكابل المرن المحمي بالزوج الملتوي المعزول PVC ذو الموصل النحاسي؟

إن كابل RVSP الخاص بنا، والمعروف أيضًا باسم الكابل المرن الملتوي المعزول PVC ذو الموصل النحاسي، هو كابل عالي الأداء مصمم خصيصًا لنقل الإشارات المضادة للتداخل. إنه ليس سلك طاقة عادي، فمهمته الأساسية هي ضمان نقاء واستقرار الإشارات التناظرية أو الرقمية ذات الجهد المنخفض والتيار المنخفض أو الرقمية في البيئة الكهرومغناطيسية المعقدة. من خلال تصميمها الهيكلي الفريد، يمكنها قمع الضوضاء بشكل فعال.

معلومات أساسية

منطقة المقطع العرضي للموصل: شائعة مثل 0.5 مم²، 0.75 مم²، 1.0 مم²، 1.5 مم²، إلخ.

عدد النوى: نواة واحدة، نواة مزدوجة (زوج ملتوي) أو مجموعة متعددة النوى.

وضع التدريع: يمكن اختيار التدريع برقائق الألومنيوم أو التدريع المضفر أو التدريع المركب وفقًا لكثافة التداخل.

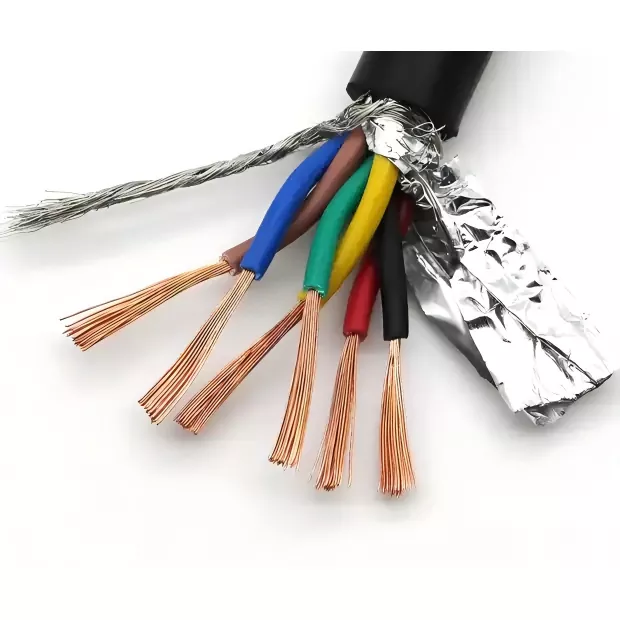

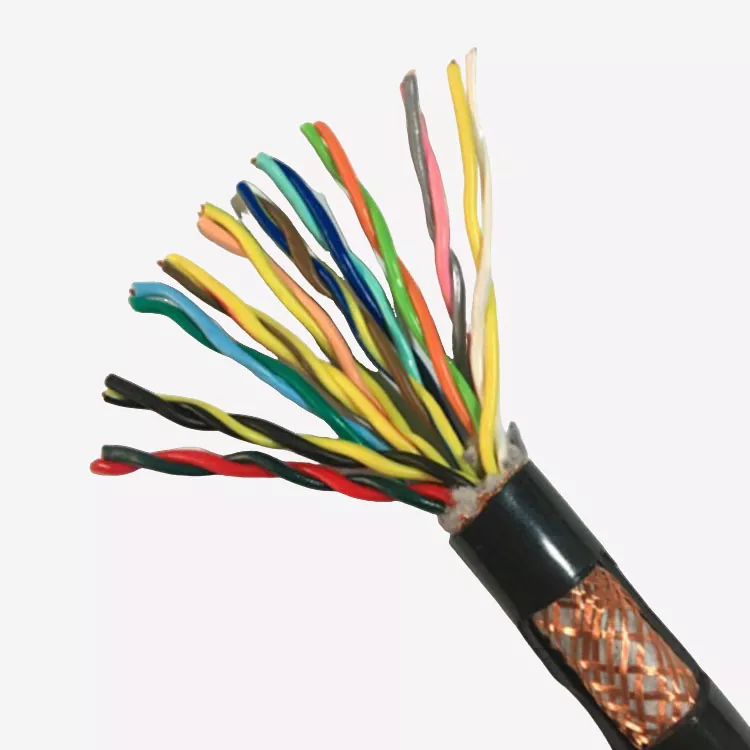

الميزات الهيكلية

1. الموصل: مجدول بواسطة سلك نحاس ناعم متعدد الخيوط وخالي من الأكسجين، والذي يضمن مرونة عالية وموصلية ممتازة للكابل، ويسهل الأسلاك المرنة داخل المعدات أو في الخزانة.

2. العزل والتصميم الأساسي: هيكل الزوج الملتوي لكل زوج من النوى، وهو خط الدفاع الأول ضد تداخل الكابلات المرنة الملتوية المعزولة PVC المعزولة من النحاس. يمكن للأزواج الملتوية أن تقلل بشكل كبير من الاقتران الكهرومغناطيسي بين الأزواج والتداخل المغناطيسي الخارجي.

3. التدريع: في الزوج الملتوي، نقوم بتغليف طبقة واحدة أو أكثر من التدريع (مثل رقائق الألومنيوم أو شبكة الأسلاك النحاسية). تشكل هذه الطبقة من "الدرع الكهرومغناطيسي" خط دفاع ثانيًا وأقوى، يمكنه امتصاص وتوجيه التداخل الكهرومغناطيسي الخارجي (EMI/RFI) بكفاءة لمنع تشويه الإشارة.

4. الغلاف: الطبقة الخارجية عبارة عن غلاف PVC، والذي يوفر الحماية الميكانيكية، ومقاومة التآكل ومقاومة معينة للزيت والتآكل للهيكل الدقيق الداخلي، وهو مناسب لمختلف البيئات الصناعية.

الميزات الرئيسية

1. القدرة المضادة للتدخل: جنبا إلى جنب مع هيكل الزوج الملتوي وطبقة التدريع، وتوفير حماية مزدوجة، مصممة خصيصا للبيئة الكهرومغناطيسية المعقدة.

2. مرونة عالية وسهولة التركيب: موصل الأسلاك النحاسية الرقيقة المتعددة الخيوط يجعل الكابل المرن المحمي بزوج ملتوي معزول PVC موصلًا نحاسيًا سهل الانحناء، ومناسب لحالات التثبيت التي تتطلب ثنيًا متحركًا أو ثابتًا.

3. القدرة على التكيف البيئي: توفر مادة PVC مقاومة معينة للزيت ومقاومة للتآكل، مما يلبي متطلبات البيئات الصناعية الشائعة.

4. الفولطية المقدرة: 300/500 فولت، مصممة لمعدات الإشارة ذات الجهد المنخفض.

سيناريوهات التطبيق

1. نظام الأتمتة الصناعية: توصيل PLC، محول التردد، جهاز الاستشعار، الصك، نقل التحكم الرئيسي وإشارات ردود الفعل.

2. مجال الاتصالات والأمن: توصيل الإشارة لكاميرات المراقبة، أنظمة التحكم في الوصول، البث الصوتي، معدات الحصول على البيانات.

3. المعدات الدقيقة: المعدات الطبية وأدوات الاختبار والقياس وغيرها من المناسبات التي تتطلب أداء حماية عاليًا.
